299 WORKS / JOURNAL 052 ARTICLES + 1 TOOL / JUL 2026
GSX-RR / CHAIN / CALCULATION / 3D PRINT

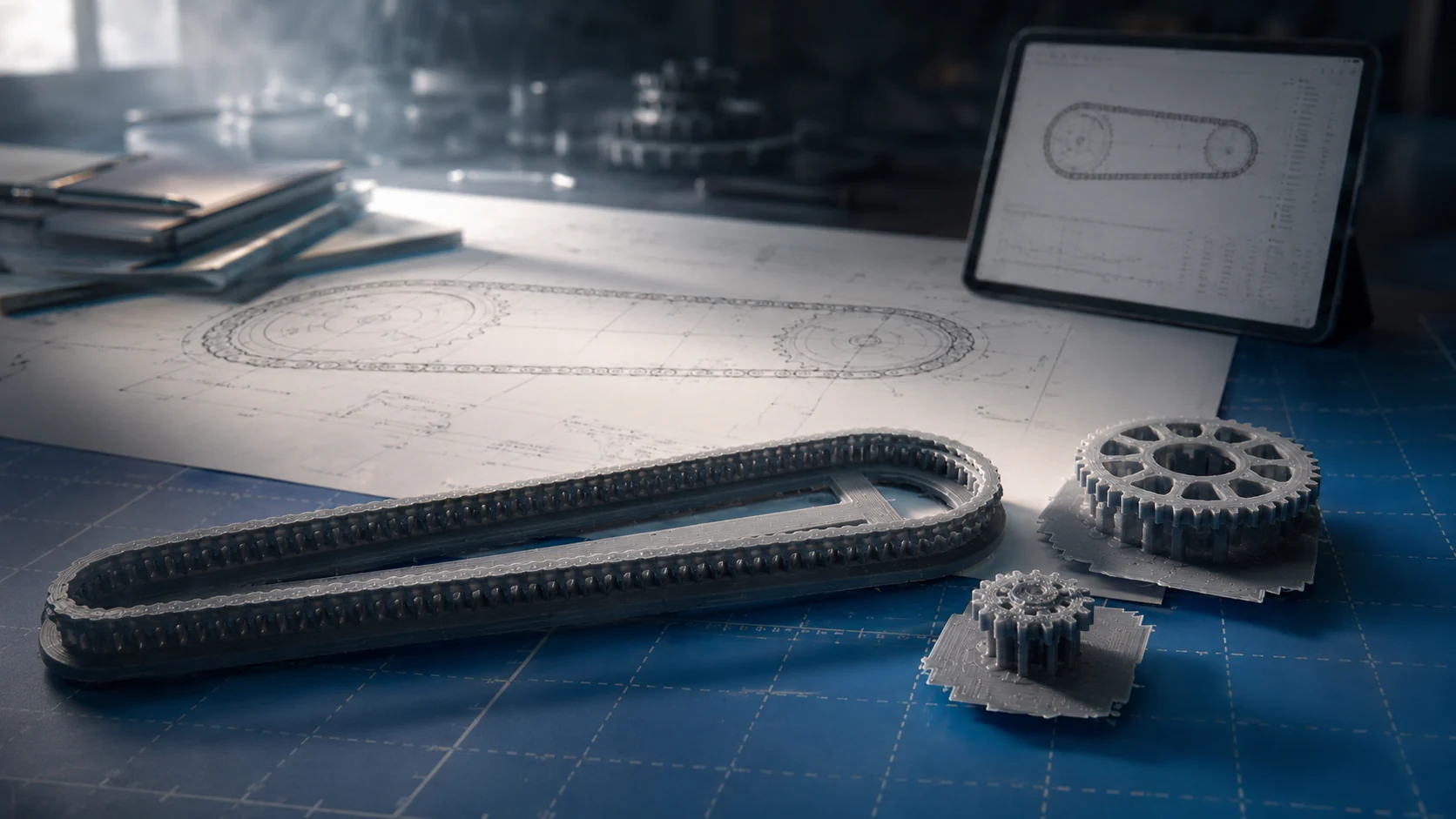

GSX-RRのチェーンを自作する。
チェーン本体の形を作ることより、前後スプロケットへ正しく一周させる方が難しい。そこで、ピッチ、歯数、軸間距離、偶数コマ、下側経路をまとめて計算し、再制作と299 Chain Builderへつなげました。
SCALE1/12
FRONT15T
REAR42T
LINKS122
01 / PROBLEM
寸法が合っても、閉じるとは限らない。
CHAIN GEOMETRY正規のピッチと、実測した軸間距離。それだけでは、一周する保証がない。
PITCH
ピッチを変えると、チェーン全長だけでなくスプロケットの基準円径も変わります。
LINK COUNT
チェーンは偶数コマで構成します。1セットの増減でも、模型上では長さが大きく変化します。
PATH
下側へたるみを加えると経路が長くなり、接点と円弧の条件も同時に変わります。
02 / CALCULATION
必要な数値を、まとめて計算する。
299 CHAIN BUILDER歯数を入力。
前後スプロケットの歯数、または模型上の実測外径を入力します。
軸間を測る。
模型上の前後スプロケット中心間距離を入力します。
経路を選ぶ。
下側を直線にするか、指定範囲でたるみを加えるかを選びます。
CADへ渡す。
コマ数、基準円径、接点座標、円弧半径を使って作図します。
03 / GSX-RR
実際の模型で、再制作する。
ADOPTED VALUESCHAIN500系
FRONT15T
REAR42T
CENTER60.5mm
TOTAL122コマ
最終接続部の差は約0.09mm。模型用途では十分に無視できる範囲で、61セット、122コマが一周しました。計算結果を基準にできたため、寸法が合わないときも作業ミスを早く発見できました。
04 / LINKS
記事とツールを見る。
2 ARTICLES + TOOL困った計算を、使える道具へ。
チェーンを一度作るだけなら、CAD上で何度も調整する方法でも完成できます。しかし、作業の途中で必要な数値を整理したことで、再制作が速くなり、同じ問題へ使える専用ツールにもつながりました。
